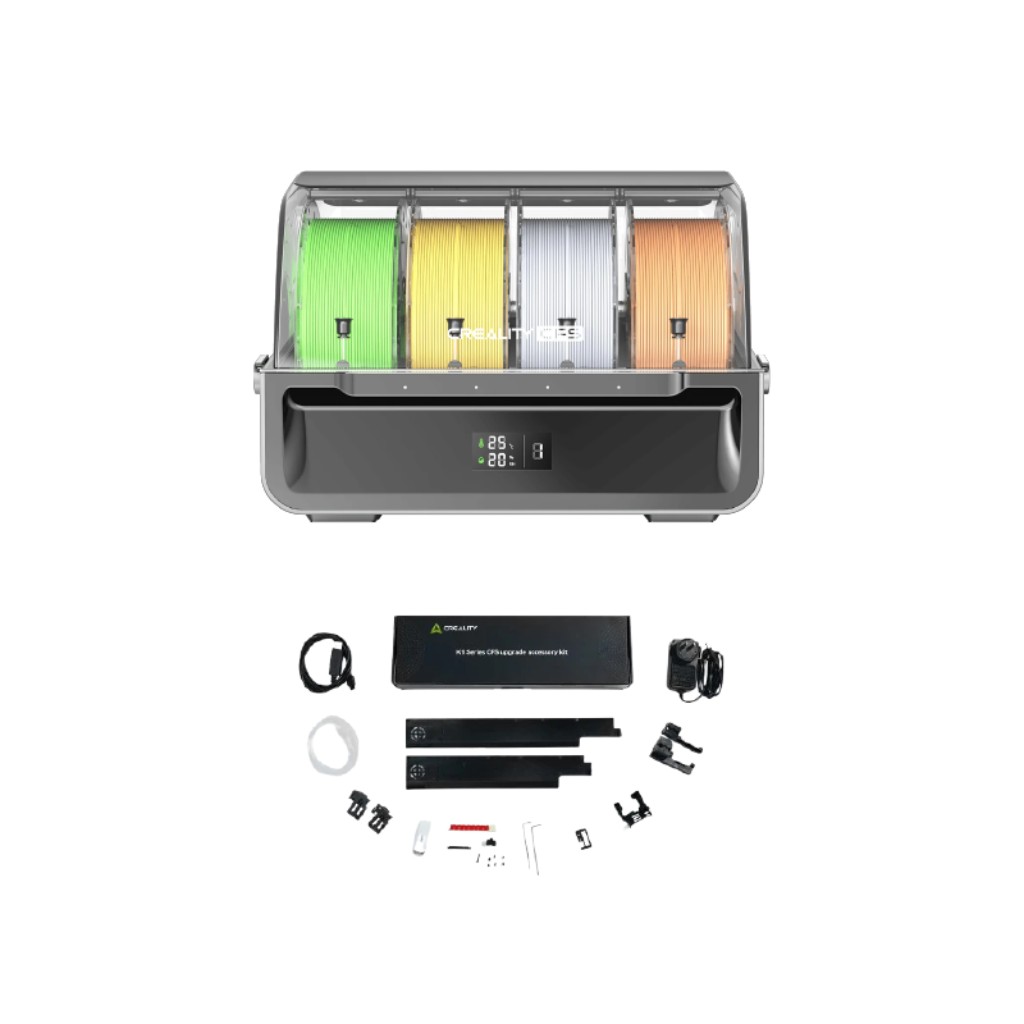

El kit complementario multicolor Creality CFS es una mejora para todas las Creality Serie K1, que le permite imprimir con múltiples filamentos.



Link de instalación del Kit: https://www.youtube.com/watch?v=GACjlTM5CEk



Chequeos previos



Antes de realizar la instalación hay que verificar los siguientes factores propios del equipo.

  1. Los primeros lotes de K1 tienen que contar con ciertas modificaciones necesarias para la instalación del kit, tales como el Hotend Kit.



¿Cómo distinguir si el kit hotend K1/K1 Max es compatible con el kit de actualización multicolor?



El kit de actualización multicolor de la serie K1 con extrusor de corte integrado solo es compatible con el hotend integrado . En las primeras etapas de producción de la K1 y la K1 Max , algunas máquinas se entregan con un hotend independiente . El hotend independiente anterior no es compatible con el kit de actualización multicolor de la serie K1.



¿Cómo distinguirlos?

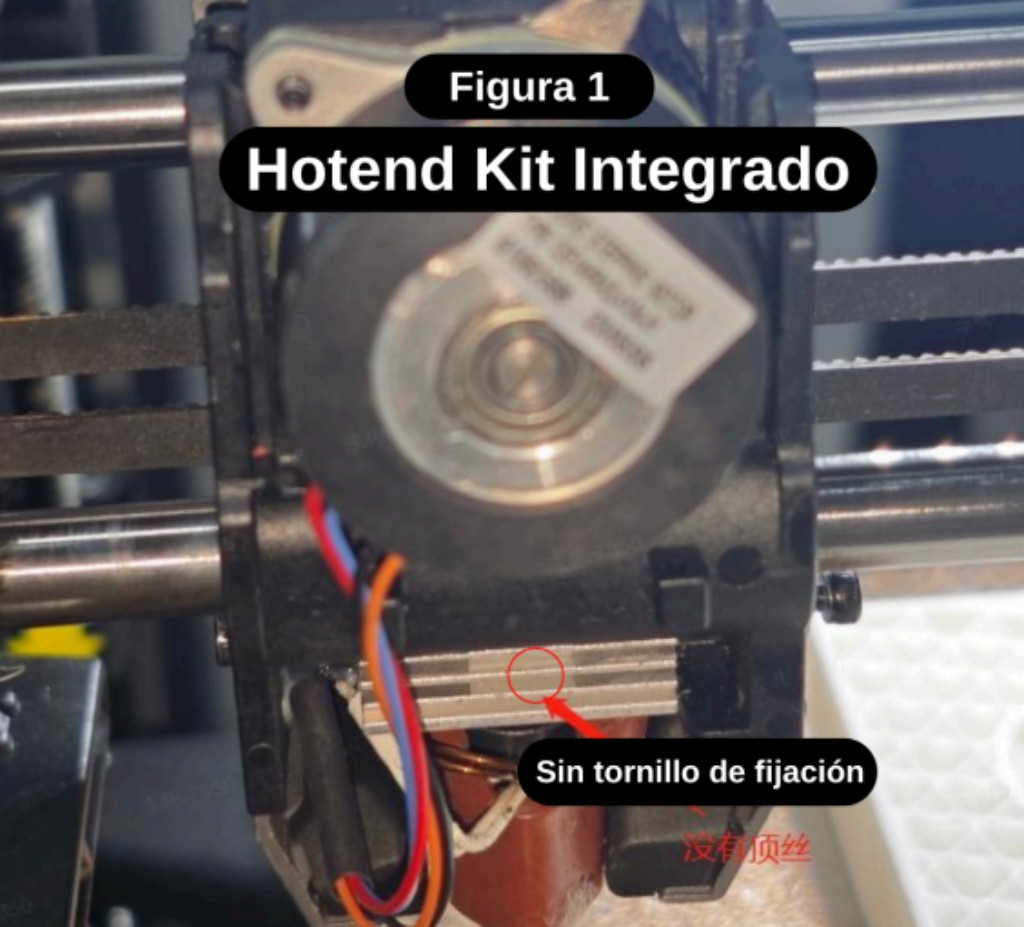

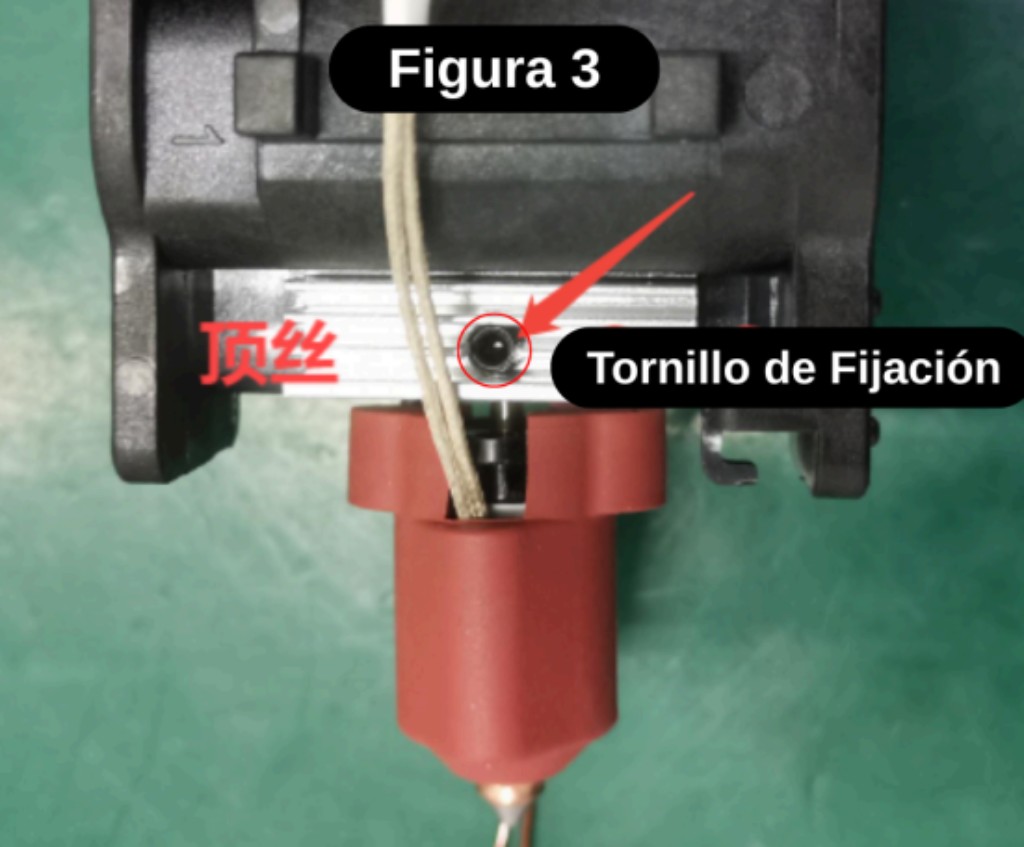

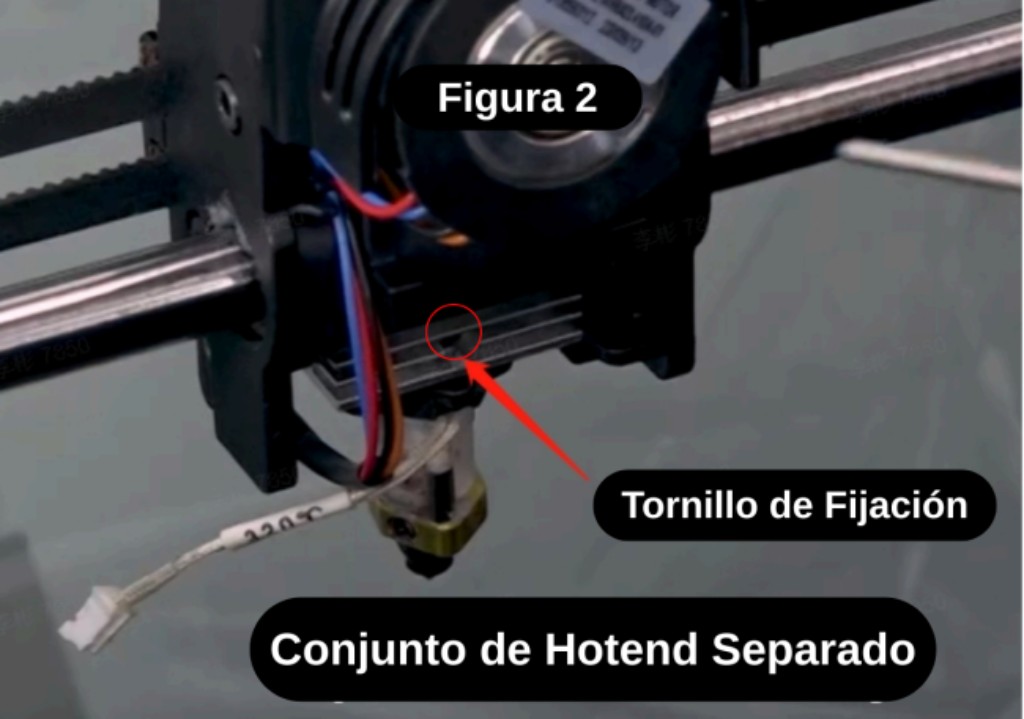

A simple vista, el kit de hotend integrado no tiene tornillos de fijación en la posición del disipador de calor (Figura 1), mientras que el conjunto de hotend independiente sí los tiene. Como se muestra en las figuras 2 y 3.





Video tutorial para poder reemplazar la versión del Hotend Kit: https://www.youtube.com/watch?v=nJdOqRNA5eg

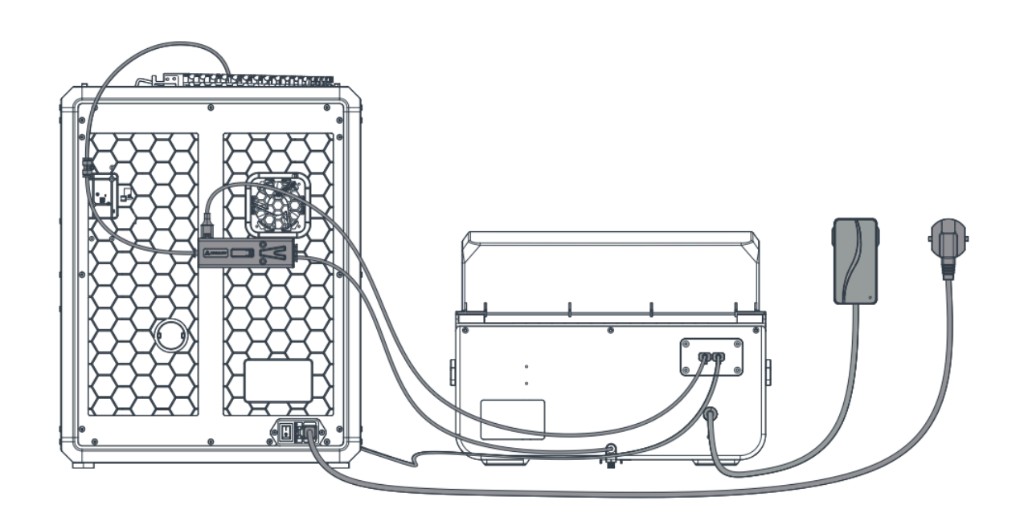

  1. Por otro lado, los equipos Serie K1 cuentan con una cubierta en la parte superior que sirve para la utilización de materiales como el ABS. Al colocar el kit este mismo no se puede colocar correctamente ya que los tubos de teflón y parte del sistema pasa por arriba del equipo de la siguiente manera.





Si se quiere contar con la cubierta superior sería necesario descargar e imprimir unos adaptadores para elevar las cubiertas y que el equipo logre trabajar sin esfuerzo ni fallas.

Link de descarga para las cubiertas dependiendo el modelo de su equipo: https://wiki.creality.com/en/k1-flagship-series/CFSUK/print-abs-filament

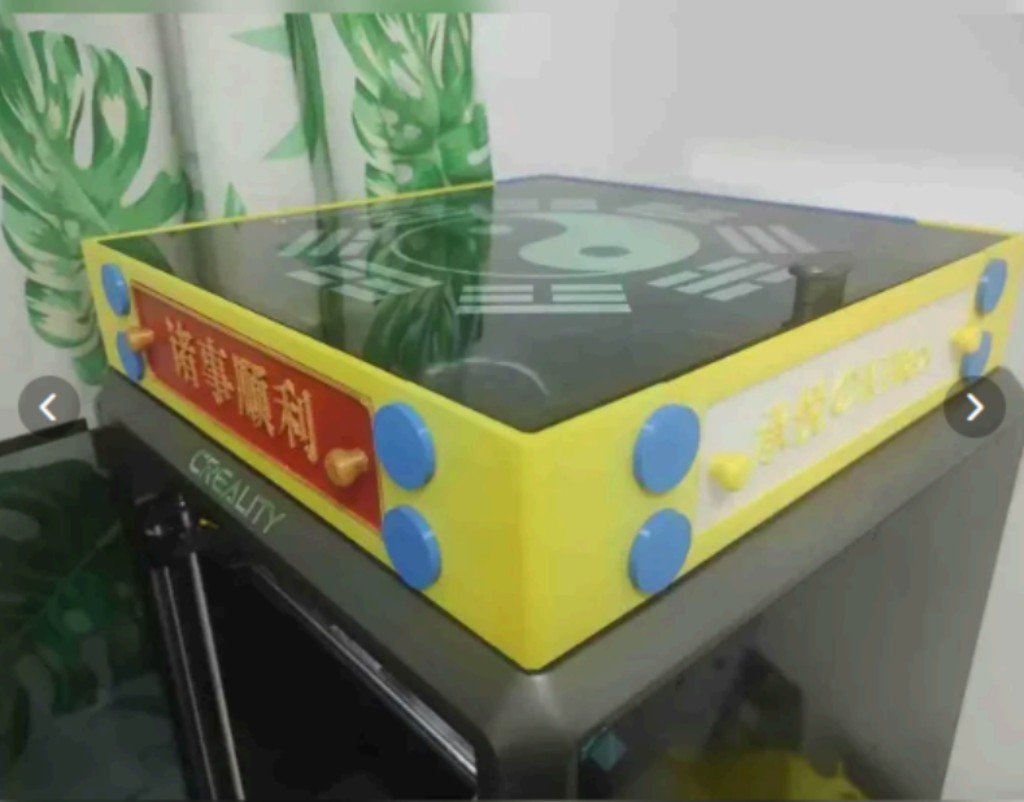

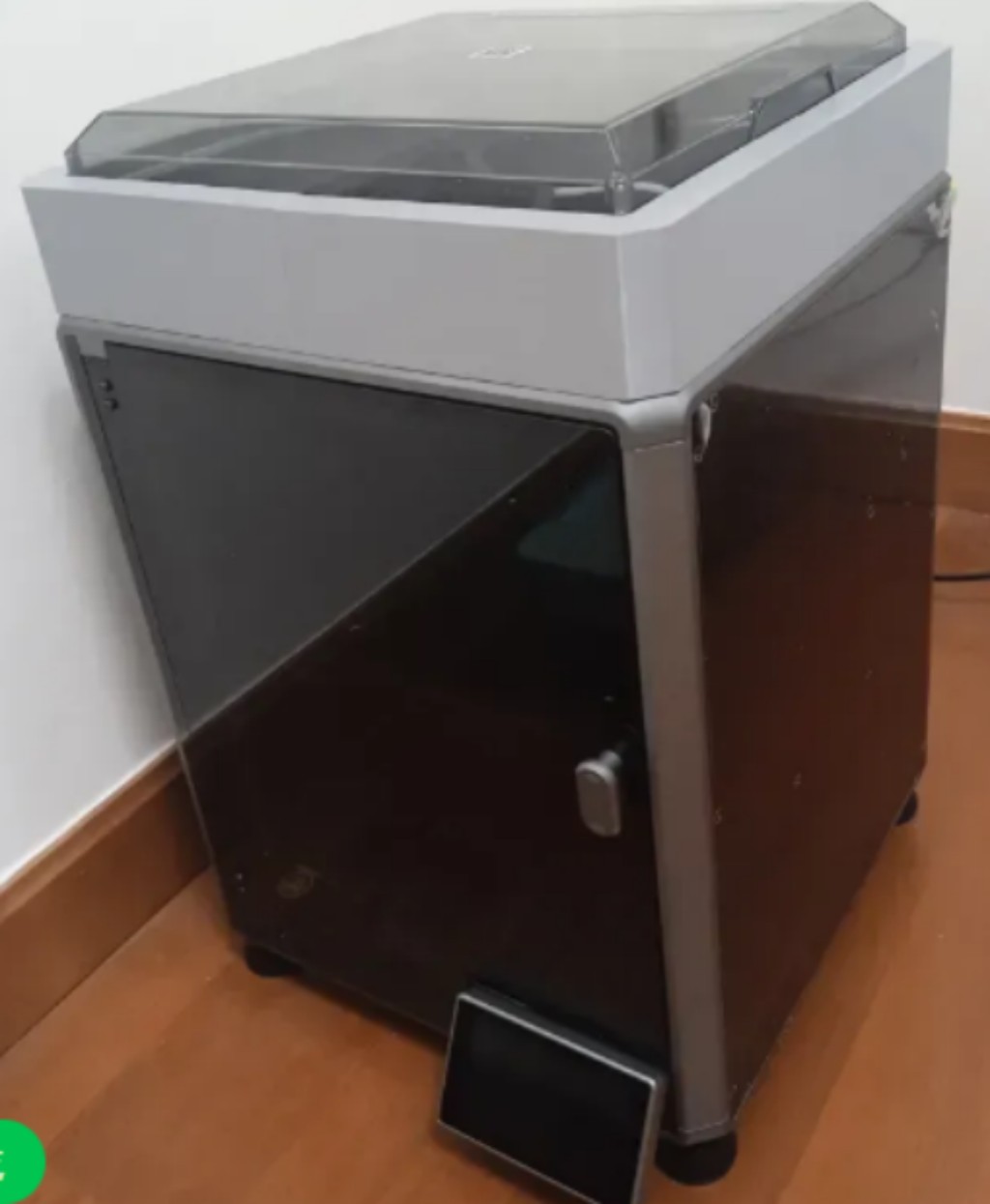

Los mismos quedarían de la siguiente manera.



k1 o k1c



k1 max

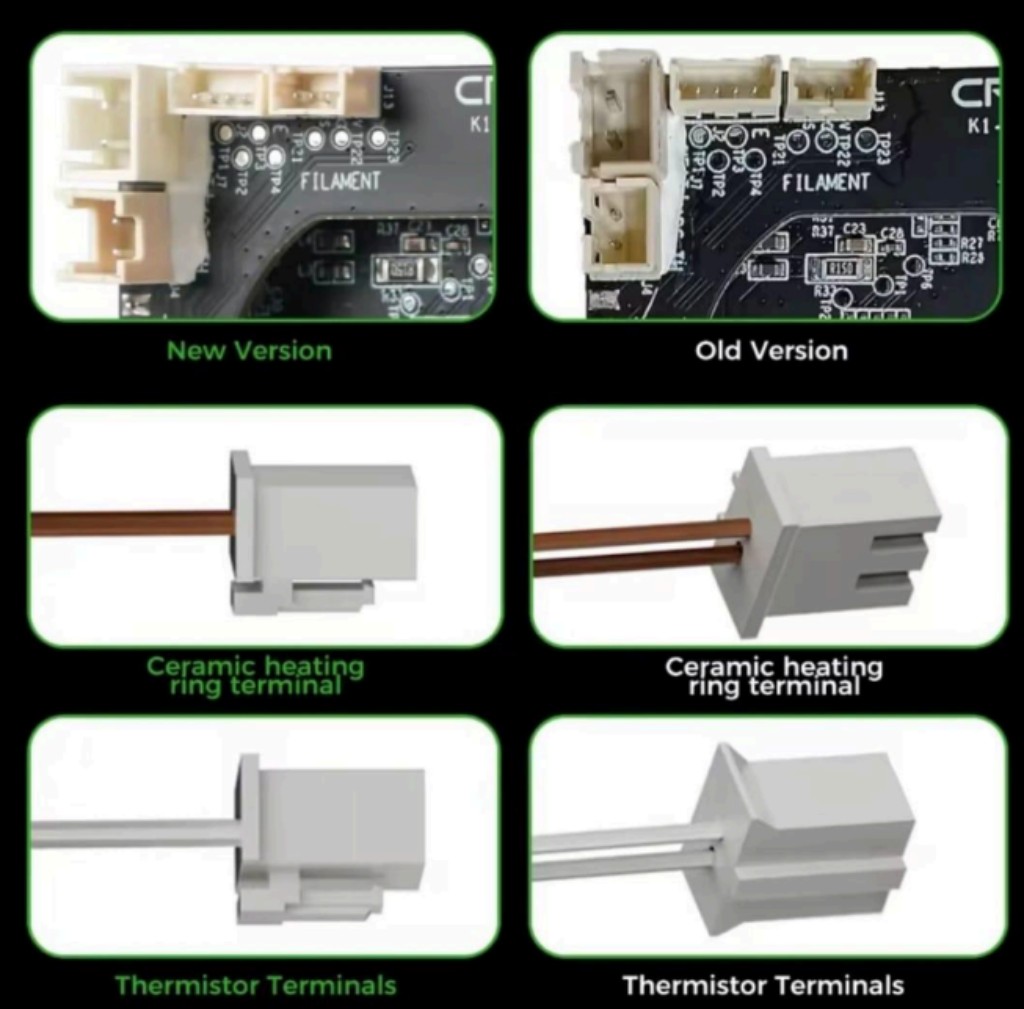

  1. Por otra parte, hay algunos de los equipos que no toman el CFS dado a la desactualización de la placa PCBA del hotend de las K1. Este mismo cambio de versión con los distintos lotes. Para verificar las diferencias entre las distintas versiones hay que chequear los conectores, como figuran en la siguiente imagen.
